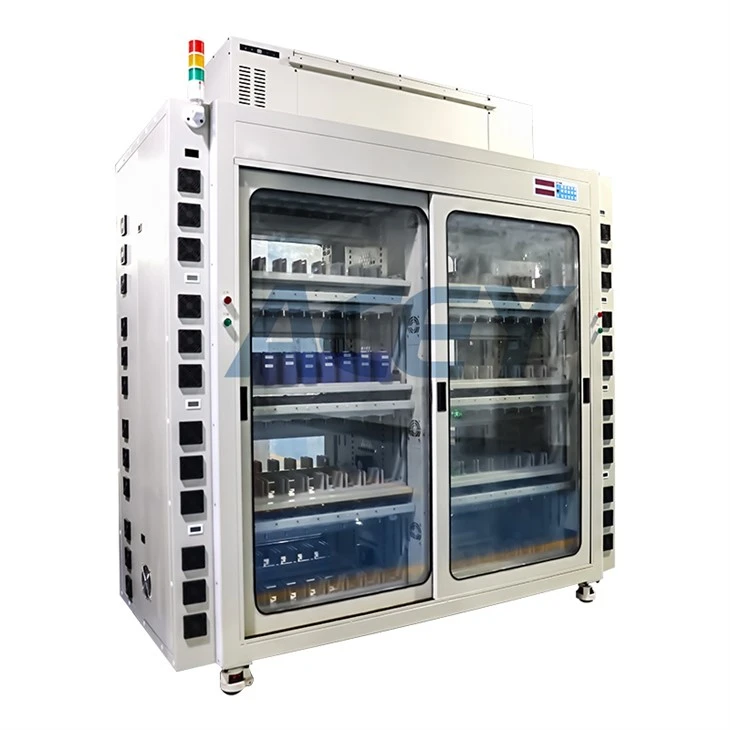

5V 30A 128CHS PRISMATIC LIFEPO4 Sıcaklık Denetleyicisi ile Pil Kapasite Test Cihazı
Ürün Açıklaması
ACEY-BCT 530-128 P -25 C Sıcaklık kontrollü lityum iyon pil değerlendirme sistemi, prizmatik hücrelerin performans analizi ve kapasite sınıflandırması için tasarlanmıştır. Oda tipi bir sabit sıcaklık tasarımına sahip, test muhafazası boyunca 25 ± 2 derecelik hassas termal homojenliği korur.
Bu gelişmiş hücre test platformu, enerji tasarruflu, yüksek performanslı ve güvenilir bir test prosedürü oluşturmak için boşaltılmış pil enerjisini güç şebekesine yeniden yönlendirerek rejeneratif enerji teknolojisini içerir.
Ürün özellikleri
- Kutu tipi termostatik yapı, kutunun içindeki sıcaklık homojenliği 25 ± 2 derece.
- Ön ve arka kutu entegre tasarım, fikstür ve termostat kısmı için kutudan önce ve sonra, güç kaynağı kısmı için yan kutu, kolay bakım.
- Kutudan bağımsız, her kutu 64 kanal, 4 katmana bölünmüş, her katman 16 hücresi, tüm makine 128 kanal.
- Tek nokta bağımsız, bağımsız sabit akım ve sabit voltaj kaynağı, kararlı ve şoksuz. Başlat, dur, duraklat, devam edin ve koruma işlevleri gerçekleştirilebilir.
- Cihaz hassasiyeti 0%05, veri kaydı süresi 1 saniye/zaman, yüksek stabilite.
- Dört telli test arayüzü yüksek ölçüm doğruluğu sağlar.
- Modüler tasarım konsepti, bakımı kolay.
Ekipman yapısı
- Bağımsız CPU kurulu, klavye kurulu, tüm kabine birleştirilmiş kontrol kontrol ederken, tek noktalı başlangıcı destekler.
- CCurrent ve Sabit Voltaj Kontrol Modülü.
- Çift yönlü AC/DC inverter modülü.
- Motorlu otomatik açma kelepçesi.
Ana teknik parametreler
| Ekipman kanalı sayısı | Tüm makinenin 128Chs var |
| Dış boyut | L2054mm*w940mmh2298mm (gerçeke tabi) |
| Kasa rengi | Standart (özelleştirilebilir) |
| Kelepçe tipi | Düz kafa kelepçesi (timsah kelepçeli isteğe bağlı) |
| Sıkıştırma yayı | 81mm |
| Pil Özelliklerini Destekleyin | Uzunluk70mm -210 mm; genişlik 15-70 mm; yükseklik 80mm -230 mm |
| LUG Center mesafesi 40-150 mm. | |
| Kanal Kontrol Modu | Her kanal bağımsız olarak başlatılabilir, durdurulabilir, askıya alınabilir, devam edebilir ve korunabilir. |
| Her kanalın bağımsız sabit voltajı ve akımı vardır. Donanım kontrol devresi | |
| Her kanalın akımını şarj ve boşaltma akımının doğruluğu, yazılım tarafından otomatik olarak kalibre edilebilir. | |
| Çalışma gücü kaynağı | Üç Faz Beş Teli AC380V 土%10, 50Hz |
| Güç faktörü | 0. 99'dan daha büyük veya eşit. |
| AC akım bozulma oranı | % 2'den az veya eşit |
| Tüm makinenin verimliliği | %80'den daha büyük veya eşit yük, boşaltma%70'e eşit veya eşit |
| Güç tüketimi çalışması | 23kW'dan daha az veya eşit |
| Ekipman arıza oranı | <1% |
| Çalışma ortamı | Sıcaklık -10 ~ 40 derece. Göreceli nem% 80 |
| Sabit sıcaklık fonksiyonu | Kutunun içinde 25 ± 2 derece |
| Sıcaklık Kontrol Fonksiyonu | İş aşaması işlemini çalıştırmadan önce sıcaklık önceden ayarlanmış değerine ulaşır. |
| Power Bileşen Koruma Fonksiyonu | 1. Izgara voltajı aşırma koruması |
| 2. Izgara frekansı aşırma koruması | |
| Isı Dağılımı Modu | Doğal rüzgar, yukarı doğru egzoz |
| Voltaj ölçüm aralığı | DC 0 ~ 5V |
| Pil Voltaj Aralığı | Şarj dc 0 ~ 4.5V; deşarj DC 4.5 ~ 2V |
| Sabit voltaj aralığı | DC 2 ~ 4.5V |
| Voltaj doğruluğu | ± (0.% 05 okuma + 0.% 05 tam), Çözünürlük Oranı 1MV |
| Voltaj kontrol çözünürlüğü | 0. 1mv |
| Voltaj örnekleme çözünürlüğü | 0. 1mv |
| Voltaj stabilitesi | (± 1mA) daha az veya eşit |
| Mevcut Aralık | Şarj dc300ma -30 a; Deşarj dc 300ma -50 a |
| Mevcut doğruluk | ± (0.% 05 okuma + 0.% 05 tam), Çözünürlük Oranı 1MV |
| Mevcut kontrol çözünürlüğü | 0. 1ma |
| Mevcut örnekleme çözünürlüğü | 0. 1ma |
| Mevcut yükselme süresi (% 90 yük) | 50ms'den az veya daha az |
| Kanal Başlangıç Süresi (% 90 yük) | 50ms'den az veya daha az |
| Mevcut istikrar | (± 1mA) daha az veya eşit |
| Kontrol modu | Bilgisayar kontrolü, tüm kabini tarama işlevi ile kontrol edebilir |
| İletişim modu | 485S Port İletişimi (bağlantı noktası 57600)/ TCP |
| İşlem Ayarları | 32 adım ve 256 döngü ayarlanabilir |
| Şarj modu | Sabit akım; sabit basınç; Sabit Akım ve Basınç |
| Şarj kesme koşulları | Voltaj, akım, zaman, kapasite |
| Deşarj modu | Kalıcı akış, sabit güç, sabit direnç |
| Kesme koşullarının boşaltılması | Voltaj, zaman ve kapasite |
| Koruma işlevi | Aşırı gerilim, düşük gerilim, aşırı akım, yetersiz akım, aşırı kapasite koruması, güç koruması, veri kırılma noktası kurtarma |
| Zaman aralığı | 0 ~ 3000 dakika / Min'de adım |
| Zaman doğruluğu | ± 0 'dan daha az veya eşit.% 1 |
| Örnekleme denetim döngüsü | 1S -60 s isteğe bağlı |
| Pil Sıralama | Kapasite, zaman, açık devre voltajı, deşarj platformu vb. |
| Veri işleme | Voltaj, akım, zaman, kapasite vb. Kaydedilebilir, otomatik olarak sabit akım şarj oranını, kapasite kaybını, deşarj verimliliğini, ortalama voltajı, medyan voltajı hesaplayabilir, veri eğrisi ve döngü diyagramı sağlar; Metin, Excel, Word veya MDB Biçim Veri Dosyası çıktı |
