4S 250A 20S 72V Lifepo4 BMS Denge Ortak bağlantı noktası
Ürün Giriş
ACEY-MP30S002, 20'li ürün koruma kartı şeması için özel olarak tasarlanmıştır; Lityum iyonu, lityum polimer, lityum demir fosfat, vb. Gibi farklı kimyasal özelliklere sahip lityum piller için uygundur. Koruma kartı güçlü yük kapasitesine sahiptir ve sürekli deşarj akımı 300A'ya kadar ulaşabilir.
özellikler
1) Destek20serial hücre koruması;
2) Aşırı gerilim, düşük gerilim, şarj aşırı akım, aşırı akım, kısa devre vb.;
3) şarj ve deşarj kontrolü için zayıf bir akım anahtarı saklayın;
4) Şarj düşük sıcaklık koruma fonksiyonu ayrılmıştır (kullanılmamıştır).
parametreler
Temel parametreler
| Hücre özellikleri | 20 Diziler Üçlü Pil Paketi |
| Arayüz türü | Aynı bağlantı noktasında şarj ve deşarj |
| Önerilen şarj voltajı | 84V |
| Çalışma voltaj aralığı | 55V~85V |
| Sürekli şarj akımı | 300A'dan az veya daha az |
| Sürekli deşarj akımı | 300A'dan az veya daha az |
| Güç Tüketimi Koşu | 100UA'dan az veya daha az |
| Uyku gücü tüketimi | / |
| Koruma Kurulu İç Direniş | Geri yük ve deşarj Mosin Her iki iletim durumunda, bolder eklemi çıkış lehim eklemi iç direnci 10MR'den daha az veya eşittir |
| Çalışma sıcaklığı | -30 derece ~ 75 derece |
| Koruyucu Plaka Boyutu | 240 ± 1mm * 90 ± 1mm * 25 ± 2mm (uzunluk genişliği yüksekliği) |
| Artı Z-Pepper Çubukları: 240 ± 1mm * 116 ± 1mm * 25 ± 2mm (uzunluk genişliği yüksekliği) |
Not: Testin 25 ± 2 derecelik bir sıcaklık ve 65 +/{- 20 % bağıl nemine sahip bir odada gerçekleştirilmesi gerekir.
Ana parametreler
| İşlev | Proje | Spesifikasyon | birim | ||
| asgari | Tipik değer | maksimum değer | |||
| Monomer aşırı basınçlı | PaspressureProtection voltajı | 4.2 | 4.25 | 4.3 | V |
| Aşırı şarj koruma gecikme süresi | 500 | 1000 | 1500 | MS | |
| Aşırı şarj koruması | 4.1 | 4.15 | 4.2 | V | |
| Monomer Aşırı Dis ChargeProtect | Aşırı deşarj koruma voltajı | 2.65 | 2.75 | 2.85 | V |
| Aşırı deşarj koruma gecikme süresi | 500 | 1000 | 1500 | MS | |
| Aşırı Deşare Koruması | 2.9 | 3 | 3.1 | V | |
| Passputprotect kurtarma koşulları | Yükü Keseleyin | ||||
| Şarj Görevlisi Koruması | Şarj aşırı akım koruma değeri | - | - | - | A |
| Aşırı akım gecikmesi şarj edin | - | - | - | MS | |
| Şarj aşırı akım salım koşulu | - | ||||
| deşarj koruması | Birincil Deşarj Mevcut Koruma Akımı | 1000 | 1200 | 1400 | A |
| birincil deşarj | 50 | 100 | 200 | MS | |
| İkincil deşarj, akım değeri | - | - | - | A | |
| İkincil DeşarjCurrent2 Koruyucu Gecikme | - | - | - | MS | |
| Deşarj -Durum Koruma Kurtarma Koşulları | yükleyici ücretini ayırın | ||||
| Kısa Devre Koruması | Kısa Devre Koruma Devresi | 3200 | 4200 | 5200 | A |
| Kısa Devre Koruma Gecikme Süresi | 150 | 300 | 600 | biz | |
| Kısa Devre Koruma Kurtarımı | Yükü Keseleyin | ||||
| Kısa Devre Tanımı | Kısa devre Açıklama: Minimum değerden daha az veya maksimum değerden daha yüksek kısa devre akımı, kısa devre korumasının başarısız olmasına neden olabilir ve kısa devre akımı 8000A'yı aşar, kısa devre koruması garanti edilmez ve kısa devre koruma testi önerilmez. | ||||
| Deşarj yüksek sıcaklık koruması | Sıcaklık Koruma Değeri | 70 | 75 | 80 | derece |
| (harici) | Sıcaklık Koruma Serbest Bırakma Değeri | 43 | 53 | 63 | derece |
| Deşarj Düşük sıcaklık koruması | Sıcaklık Koruma Değeri | - | - | - | derece |
| (harici) | Sıcaklık Koruma Serbest Bırakma Değeri | - | - | - | derece |
| Yüksek sıcaklık korumasının şarj edilmesi | Sıcaklık Koruma Değeri | 70 | 75 | 80 | derece |
| (harici) | Sıcaklık Koruma Serbest Bırakma Değeri | 43 | 53 | 63 | derece |
| Düşük sıcaklık korumasının şarj edilmesi | Sıcaklık Koruma Değeri | - | - | - | derece |
| (harici) | Sıcaklık Koruma Serbest Bırakma Değeri | - | - | - | derece |
| FET yükü ve deşarj yüksek sıcaklık koruması (yerleşik) | Sıcaklık Koruma Değeri | 80 | 85 | 90 | derece |
| Sıcaklık Koruma Serbest Bırakma Değeri | 45 | 60 | 75 | derece | |
| Eşitleme işlevi | Voltaj | 4.15 | 4.2 | 4.25 | V |
| Diferansiyel Basıncı Açık | - | - | - | V | |
| Denge akımı | 64 | 84 | 104 | anne | |
| Dengeli yol | - | ||||
| Diğer Talimatlar | hiçbiri | ||||

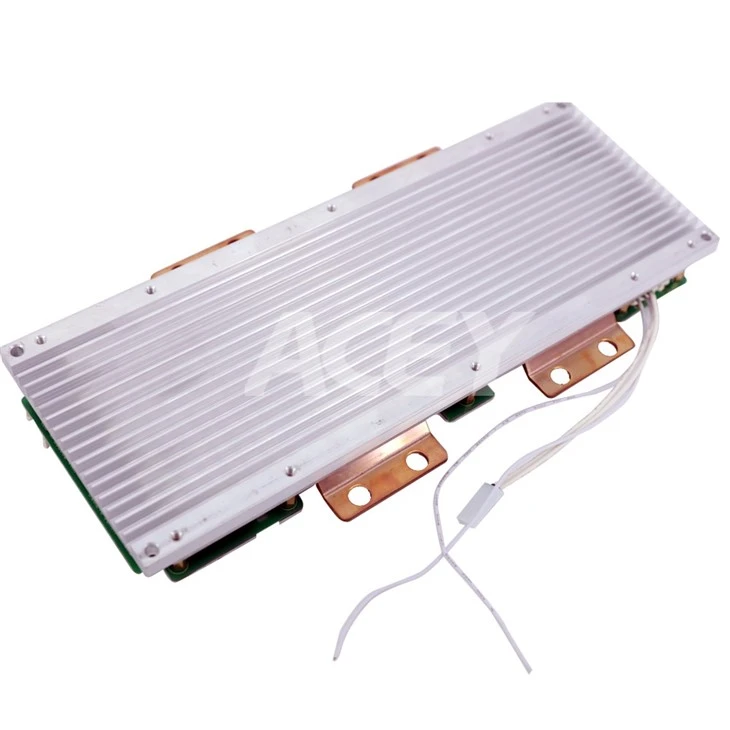

Ürün detayları
